蝶閥系列

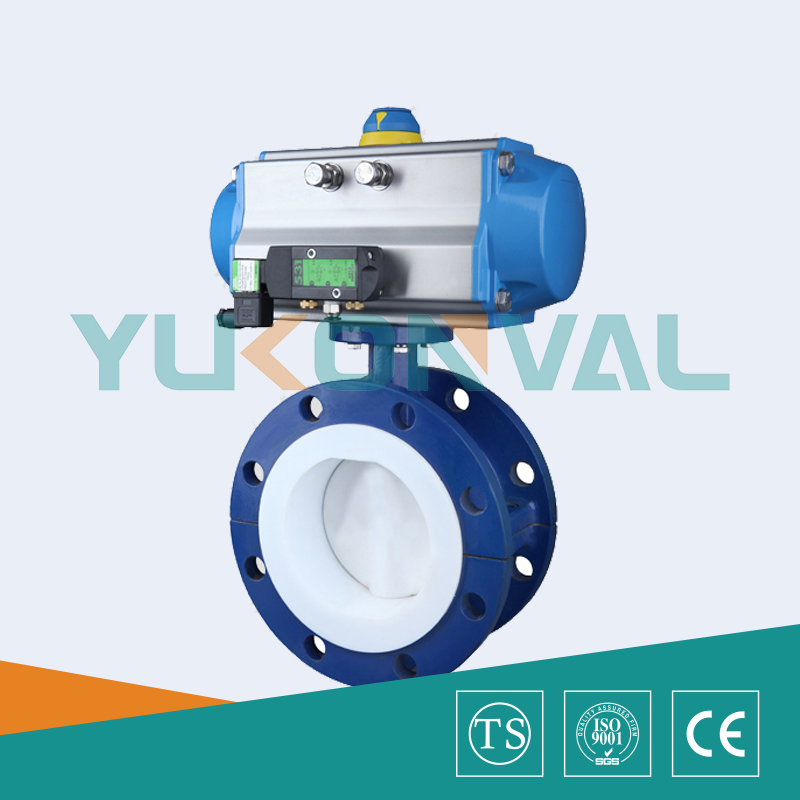

法蘭式氣動襯氟蝶閥
法蘭式氣動襯氟蝶閥

法蘭式氣動襯氟蝶閥

D641F46氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板,氣動襯氟蝶閥操作輕便,嚴密的密封性能,超長的使用壽命;可作快速切斷或調節流量之用。氣動襯四氟蝶閥適用于要求可靠密封和良好調節特性的場合。閥體采用分體式,閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制;保證閥軸不與腔內流體介質接觸。氣動襯四氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送,有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

參數

在線咨詢

法蘭式氣動襯氟蝶閥 產品概述

      D641F46氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板,氣動襯氟蝶閥操作輕便,嚴密的密封性能,超長的使用壽命;可作快速切斷或調節流量之用。氣動襯四氟蝶閥適用于要求可靠密封和良好調節特性的場合。閥體采用分體式,閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制;保證閥軸不與腔內流體介質接觸。氣動襯四氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送,有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
全襯聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料襯里蝶閥,具有耐腐蝕、無泄漏、壽命長等優點。襯四氟氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
(1)小型輕便,容易拆裝及維修,并可在任意位置安裝。
(2)結構簡單、緊湊,90°回轉開啟迅速。3
(3)操作扭矩小,省力輕巧。
(4)流量特性趨於直線,調節性能好。
(5)密封材料耐老化、耐腐蝕、可適用多種介質。

法蘭式氣動襯氟蝶閥 技術參數

稱通經DN(mm)50~1600
公稱壓力PN(MPa)0.61.01.6
密封試驗(MPa)0.661.11.76
強度試驗(MPa)0.91.52.4
適用溫度氟橡膠:-20℃~200℃
適用介質水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準
驅動方式氣動
配置執行機構GT、AT、AW系列單雙作用氣動執行器
控制方式開關兩位控制、4~20mA模擬量信號控制

法蘭式氣動襯氟蝶閥 執行器參數

執行器型號GT、AT、AW系列單雙作用氣動執行器
供氣壓力0.4~0.7MPa
氣源接口G1/4"、G1/8"、G3/8"、G1/2"
環境溫度-30~+70℃
作用形式單作用執行機構、雙作用執行機構
可配附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用新型系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

法蘭式氣動襯氟蝶閥 零件材料

零件名稱材料
閥體(球墨鑄鋼、鑄鋼、不銹鋼)+F46
蝶板(灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46
閥桿2Cr13、不銹鋼
填料O型圈、柔性石墨

法蘭式氣動襯氟蝶閥 性能規范

公稱通徑DN(mm)50~1600
公稱壓力PN(MPa)0.61.01.6
試驗壓力強度試驗0.91.52.4
密封試驗0.661.11.76
氣密封試驗0.60.60.6
適用介質各類強腐蝕性介質


法蘭式氣動襯氟蝶閥 連接尺寸

公稱通經(DN)主要尺寸法蘭尺寸
LL1HH1A1.0MPa1.6MPa
DD1n-ФdDD1n-Фd
5010843633151801651254-181651254-18
6511246703301801851454-181851454-18
8011446833902452001604-182001608-18
100127521054312402201808-182201808-18
125140561154552402502108-182502108-18
150140561376263502852408-222852408-22
200152601647203503402958-2234029512-22
2501656820680055039535012-2240535512-26
3001787823086060044540012-2246041012-26
3501907824888360050546016-2252047012-26
40021610228997260056551516-2658052516-26
450222114320104375061556520-2664058516-30
500229127342109875067062020-2671565020-30
600267154413123675078072520-3084077020-33
700430165478143175089584024-3091084024-36
8004701905251488750101595024-33102595024-39
900510203585161512501115105028-331125105028-39
1000550216640176515001230116028-361255117028-42
1200630254755197615001455138032-391485139032-48

法蘭式氣動襯氟蝶閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
